        軟件針對YK7332A數控成形砂輪磨齒機設計開發的,采用先進的結構框架,面向?qū)ο蟮木幊碳夹g(shù),系統具有良好的人機界面,操作簡單易學,總共包括四個功能模塊:截形計算、圓弧擬合、砂輪修整子程序的自動生成、程序管理和下載。通過這四個功能模塊,使得在加工中,能夠根據擺線齒輪的基本參數,自動進行截形計算,圓弧擬合,最終生成砂輪修整子程序。對應的產品包括標準的擺線齒輪和兩齒差擺線齒輪,其中標準擺線齒輪還包括多齒磨削。


主要功能如下:
1、良好的人機界面。系統界面友好,操作簡單易學,只需輸入基本參數,即可實現砂輪修整程序的自動生成,結果可通過數據和圖形形式顯示給操作者,方便直觀。能夠保存已有的零件信息和數據文件,在使用過程中可直接調用,減輕操作人員的勞動強度,提高了操作速度和效率。
2、截形計算。輸入擺線齒輪基本參數,可以自動進行標準擺線齒輪和兩齒差擺線齒輪的截形計算,生成數據點文件。
3、圓弧擬合。對截形計算的離散點數據進行圓弧擬合,在保證精度的情況下,使砂輪截形更為光滑,易于編程加工。
4、修整子程序的自動生成。根據機床的數控系統,自動生成與其對應的砂輪修整子程序,并保存。
軟件需運行于Windows XP下,分辨率為1024×768。

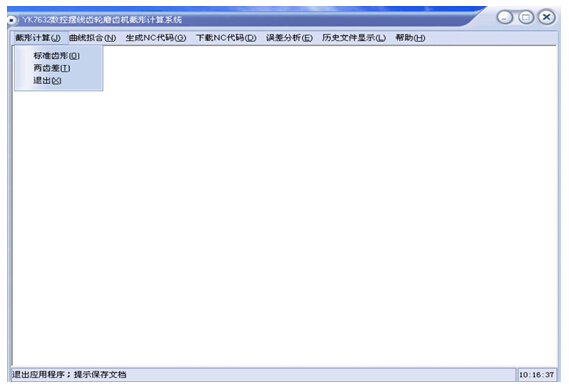

軟件主界面,如1圖:

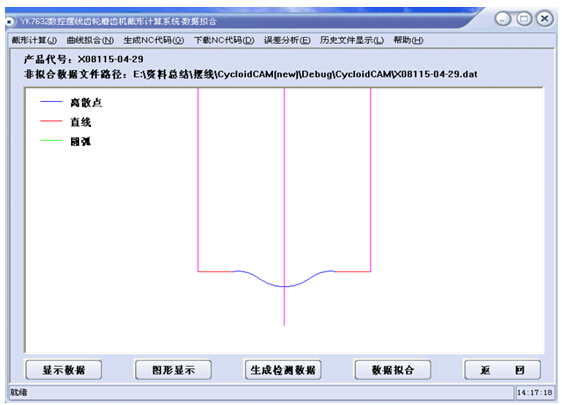

砂輪截形顯示,如圖2

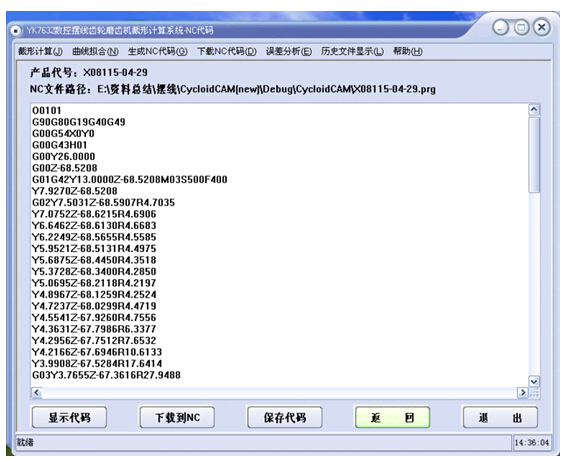

生產的NC代碼界面,如圖3:
